防雷保護區如何劃分，防雷分區概念LPZ介紹

在防雷設計中，很重要的一點就是防雷分區的劃分，只有先劃分好防雷區域等級，才好做出比較好的防雷器設計方案。

因?yàn)闃?biāo)準對不同區安裝的防雷浪涌保護器要求是不一樣的。

那么，防雷保護區是如何劃分的呢？

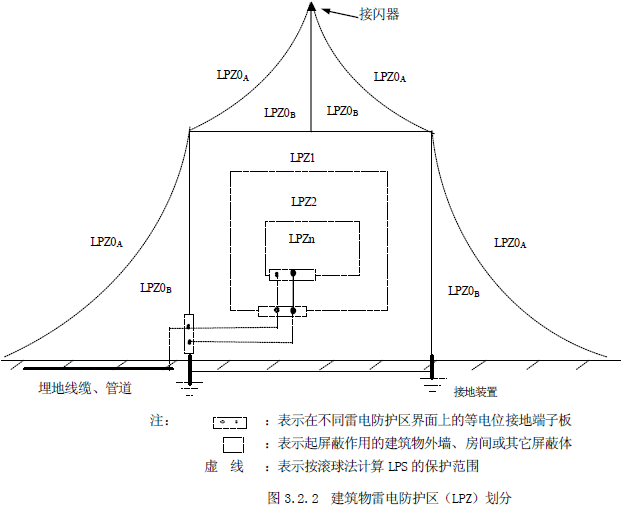

如上圖所示，就是防雷區域劃分的標準，大家可以看到是以避雷針保護區域來區分的。

1、LPZ0_A：大家可以看到這個防雷區域是不在避雷針的保護范圍之類的，該區域內的人和物體受直接雷擊和全部雷電電磁場威脅的區域。該區域的內部系統可能受到全部或部分雷電浪涌電流的影響。這個區域是最危險的防雷區域，在本區域的設備一般要做更好的防雷措施。

2、LPZ0_B：也可以簡答叫做B區，該防雷區屬于避雷針保護范圍內的直接雷擊的防護區域，該區域內的設施不會遭受直接雷擊，但該區域的威脅仍是全部雷電電磁場。該區域的內部系統可能受到部分雷電浪涌電流的影響。所以這個區域主要的危害是感應雷危害，要做好電源和信息系統的防雷措施。

3、LPZ1：根據防雷區域劃分標準圖可以看到，LPZ1區是屬于室內環境了，這個區域肯定是沒有直擊雷風險的，而且標準要求從防雷LPZ0區引入LPZ1區的電源線需要安裝一級電源防雷器，信號線也要安裝D1類高能量浪涌保護器，由于分流和邊界處防雷浪涌保護器的作用使浪涌電流受到限制的區域。該區域的空間屏蔽可以衰減雷電電磁場。所以LPZ1區主要是安裝防雷器避免將浪涌從室外引入室內造成設備的破壞。

4、LPZ2~n：1區之后就是2區、3區....n區，這些防雷區域由于分流和邊界處附加SPD防雷浪涌保護器的作用使浪涌電流受到進一步限制的區域。該區域的附加空間屏蔽可以進一步衰減雷電電磁場。一般來說LPZ1區加裝一級防雷器，LPZ2區加裝二級防雷器，LPZ3區加裝三級的電源防雷器，一二三級防雷器層層防護，對終端用電設備會起到較好的防雷保護效果。

總結：以上就是關于防雷區域劃分的介紹，大家可以很詳細的了解到防雷分區的相關知識 了，國標GB50057對此也有詳細說明，有需要的朋友也可以去學習。
