安裝接閃器等外部雷電防護裝置的一般要求有哪些？

2022-01-10 · 閱讀472

前言：

直擊雷防護和感應雷防護不同，感應雷防護一般是需要在電源線和信號線上安裝防雷器浪涌保護器，直擊雷防護就需要在高出安裝避雷針或避雷帶等接閃器，外部防雷裝置因處于室外惡劣環境，所以材料一般需要防腐防銹蝕，尺寸大小等也各不相同，需要根據不同的項目情況做不同

的設計。那么，安裝避雷針等外部雷電防護裝置的一般要求有哪些？

1.外部雷電防護裝置的一般要求是什么？

外部LPS用于截收建筑物的直擊雷（包括建筑物側面的閃絡），將雷電流從雷擊點引導入地。同時將雷電流分散入地，避免產生熱效應或機械損壞，以及在容易引發火災或爆炸的地方產生危險火花。大多數情況下，外部LPS可固定到受保護建筑物上。當雷擊點或通過雷電流的導線發生致熱效應和爆炸效應，可能引起建筑物損壞或建筑物內部損壞時，應考慮采用分離的外部LPS。當建筑物內部敏感的物體要求降低引下線中雷電流電磁脈沖產生的輻射電磁場時，可考慮采用分離的外部LPS。永久保留在建筑物中或建筑物上，且不會發生變動的金屬材料構成的自然構件可作為LPS部件。其它自然構件應視為附加在LPS上的部件。

解析：GB/T 21714.3-2015《雷電防護 第3部分：建筑物的物理損壞和生命危險》第5.1條

2.安裝接閃器避雷針的一般要求是什么？

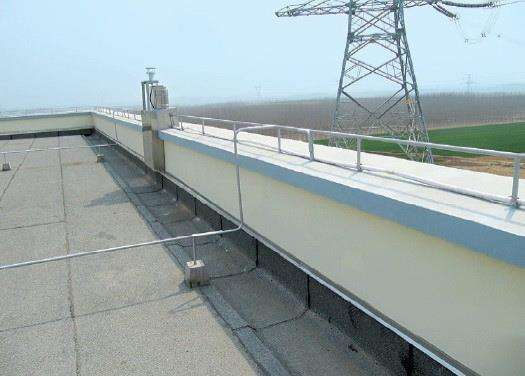

1）安裝設計適當的接閃器，能大大減少雷電流侵入建筑物的概率。

2）接閃器可由以下任一部件組成：a)桿狀接閃器（包括獨立支座）；b)懸鏈線；c)網狀導體。

3）位于屋頂的獨立的桿狀接閃器應互相連接，以利于分散雷電流。不允許采用具有放射性的接閃器。

4）接閃器應安裝在建筑物的角上、暴露在外的點、邊緣（特別是屋頂邊緣）。接閃器的定位通常有三種方式：保護角法、滾球法、網格法。

5）滾球法適用于任何場合。

6）保護角法適用于外形簡單的建筑物，但受到接閃器高度的限制。

7）網格法適用于對平面表面的保護。

解析：GB/T 21714.3-2015《雷電防護 第3部分：建筑物的物理損壞和生命危險》第5.2.1和5.2.2條

3.安裝用于高層建筑防側面閃絡的接閃器有什么要求？

高于60m的建筑物，側面可能會發生閃絡，特別是表面的角、點及邊緣。為保護高層建筑的上部（大于建筑物高度的80％）及建筑物上安裝的設備（見GB/T 21714.3-2015附錄A），應安裝接閃器。建筑物上部的保護，同樣可應用屋頂上接閃器的定位原則。此外，對高度超過120m的建筑物，超過120m并可能遭到損壞的所有部分應加以保護。

解析：GB/T 21714.3-2015《雷電防護 第3部分：建筑物的物理損壞和生命危險》第5.2.1和5.2.3條

4.獨立LPS外部防雷裝置的配置應當遵循哪些原則？

1）如果接閃器位于多個（或一個）分離支撐桿上（支撐桿不為金屬材料或互聯鋼筋），每個支撐桿至少應安裝一根引下線。支撐桿為金屬材料或互聯鋼筋，則不需另外的引下線。

2）如果接閃器為懸鏈線（或一根導線），則每一懸鏈支點至少需要一根引下線。

3）如果接閃器形成了一個導線網格，則每一支撐線的末端至少需要一根引下線。

解析：GB/T 21714.3-2015《雷電防護 第3部分：建筑物的物理損壞和生命危險》第5.3.2條

以上就是安裝接閃器等外部雷電防護裝置的一般要求介紹，大家可以多參考防雷標準要求介紹，在實際的施工中也需要根據現場情況因地制宜靈活施工，把防雷工作做好。
