高速公路智能防雷在線監測報警系統設計方案

2022-03-25 · 閱讀282

高速公路智能防雷在線監測系統主要是針對各種防雷器等進行遠程監測，并將數據傳輸到后臺主機進行遠程查看、統計。

該系統保證了高速防雷系統的安全性，具有比較好的應用價值！

根據防雷經驗，中為防雷從以下幾個方面進行介紹：

(1)防雷保護層。

對于機電設備,首先要設置防雷保護層,我們從4個系統進行雷電保護。

①收費系統。

在收費站的電源機房配電箱的輸入端,設置電源防雷器,在收費UPS輸出至廣場配電箱的輸出端,設置電源防雷器。收費站廣場配電箱、車道工控機.計重配電箱的電源輸入端,設置電源防雷器。收費廣場攝像機的電源輸入端,設置單相電源防雷器。

②監控系統。

沿線和隧道外場監控設備電源輸入端,設置電源防雷器,在監控分中心機房配電箱輸入端,設置電源防雷器，在隧道內的監控配電箱電源輸入端,設置電源防雷器。

③通信系統。

通信機房配電箱輸入端,設置電源防雷器。

④供配電系統。

收費站、服務區、停車區、隧道變電所低壓配電柜總進線,雙電源配電柜輸入端,UPS和EPS電源輸入端,設置電源防雷器。隧道內各配電箱電源輸入端,設置電源防雷器。

(2)感知層。

①機電設備防雷保護器側,設置防雷監測采集發射器,實時采集防雷保護器的劣化狀態和溫度變化狀態,發送至防雷監測接收器中。

②機電設備外殼與電源線端,設置泄漏電流監測儀,實時采集設備外殼與電源線上泄漏電流狀態，發送至防雷監測接收器中。

③機電設備接地裝置側,設置接地電阻監測儀，實時采集地線電阻數值與變化狀態,發送至防雷監測接收器中。

④配電房內,設置雷電流監測儀,在雷電來臨時期,能實時采集到雷電流的發生、雷電流的峰值與雷電流的強度狀態,發送至防雷監測接收器中。

(3)網絡層。

收費站、服務區、隧道變電所內,設置防雷監測接收器、防雷遠程監測主機，通過智能多協議防雷監測接收器,實現兩端系統之間的數據透明傳送,包括尋址和路由選擇、連接的建立、保持和終止等功能。

(4)應用層。

監控分中心內,設置防雷遠程監測工作站,通過云計算平臺或用戶指定平臺,對感知層采集數據進行計算、信息處理。

應用層核心功能圍繞兩方面:一是“數據”,應用層需要完成數據的管理和數據處理;二是“應用”,僅僅管理和處理數據還遠遠不夠,必須將數據與實際應用相結合。例如在安裝智能防雷在線監測系統項目，安裝在SPD防雷器側防雷監測發射器、泄漏電流監測儀、接地電阻監測儀、雷電流監測儀就是感知層中的傳感器,這些傳感器在收集到SPD防雷與接地、雷電流的狀態、影響防雷與接地正常工作的環境數據信息后,通過網絡層發送并匯總到防雷遠程監測工作站上。

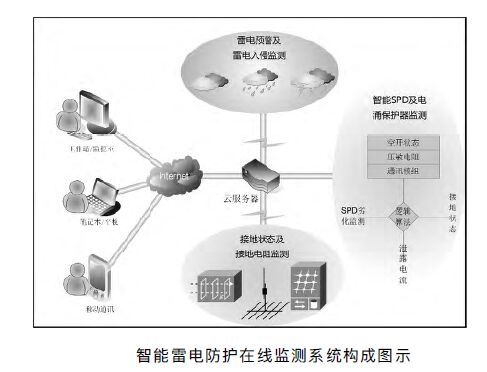

該防雷遠程監測工作站及對應工作就屬于應用層，它將完成對防雷與接地的數據分析,并自動實現報警及管理等,見下圖.

(5)高速智能防雷系統設計方案，見下圖：

（6）結語

(1)中為智能雷電防護在線監測報警系統,通過在多條高速公路收費站的試用,實現了對雷電防護的智能管理及應用,及時發現問題點、定位并找到問題原因,基于歷史數據進行各類數據分析、實現預警管理。

(2)智能雷電防護在線監測報警系統建立在規范基本雷電防護措施之上,通過該系統的應用,進一步規范了高速公路設施設備的雷電防護工作,可極大提高雷電防護的科技水平。

(3)通過各防護要素的實時監測、數據采集、狀態預警,使雷電防護體系可視化、險情工作預防化、應急指揮明確化、響應工作及時化、安全監管網絡化、事件分析數據化,對充分發揮雷電防護措施的作用,預防雷擊風險,降低高速公路設備、設施發生故障的概率,提高高速公路設施、設備工作的可靠性和穩定性,保障高速公路各設備的安全運行意義重大。
