浪涌保護器的防雷模塊被擊穿原因分析！

2022-09-26 · 閱讀3244

電力系統中，浪涌保護器的損壞率并不高，其壽命一般在3年以上。石墨間隙型產品甚至可以達到10年以上。

不過也偶見有浪涌防雷模塊被擊穿損壞的情況，中為防雷通過多年的防雷經驗，給大家分析下浪涌保護器的防雷模塊被擊穿的原因。

主要是以下兩點：

1、雷電浪涌擊穿防雷模塊

當浪涌保護器防雷模塊不能承受安裝位置的雷電浪涌能量時，產品會損壞劣化，內部壓敏芯片可能會出現被擊穿的現象。

我們經常會提到一二三級防雷的概念，就是根據安裝位置可能承受的浪涌能量來配置的，比如把三級防雷模塊裝在一級防雷的位置，就不合適了，因?yàn)橐患壏览椎奈恢贸惺芾擞磕芰康拇笮　㈩l率都是比較高的，三級浪涌防雷模塊不一定能耐受的住。

當出現浪涌防雷模塊被雷電擊穿的現象，可以查看下浪涌保護器級別是否匹配，如果經常被打壞，可以適當提高其保護級別。

有時候客戶會反饋：沒打雷啊，為什么浪涌模塊還是被打壞了？這時，可能就是下面的第2個原因了。

2、系統過電壓燒壞浪涌保護器

浪涌保護器安裝位置的系統過電壓過大，會燒壞浪涌保護器。

電源防雷浪涌保護器上面有一個參數：UC，也叫最大持續工作電壓，指的是能持續加載在浪涌保護器兩端的電壓，在三相系統中安裝的浪涌保護器，其Uc一般選的≥385V，而且因?yàn)槔擞勘Ｗo(hù)器是安裝在線對地之間，其實這個電壓按照相電壓來匹配即可。

既然按照相電壓來選，那UC385V用在常規的三相系統，系統過電壓應該很難燒壞擊穿防雷模塊呀？因?yàn)橄嚯妷翰?30V左右。

其實過電壓燒壞浪涌保護器，很多情況，是出現了系統故障造成的，比如斷零線等情況。當系統故障過電壓高于浪涌保護器Uc，持續一定時間后，浪涌保護器內部會發熱，熱量達到一定程度，內部的熱脫扣機制會斷開，這時就需要更換新的產品了。

3、防雷模塊被擊穿后有什么現象

①兩端呈開路狀態

正常浪涌保護器被擊穿后，上下兩端（L-PE/N-PE）是呈現開路狀態的，是不會影響到本身的供電系統的，這種情況也可以稱之為正常脫扣，是屬于電源防雷保護產品的正常現象。

②兩端呈短路狀態

有時候浪涌保護器擊穿后可能出現短路故障的情況，短路故障是比較有危險的，一是可能會造成主開關跳閘導致系統停電，二是如果主開關沒斷開，持續的短路故障會造成浪涌保護器起火，燒壞配電柜。

造成這種情況的原因主要是浪涌保護器質量問題，或是安裝位置的短路電流過大或過小和浪涌保護器不匹配。

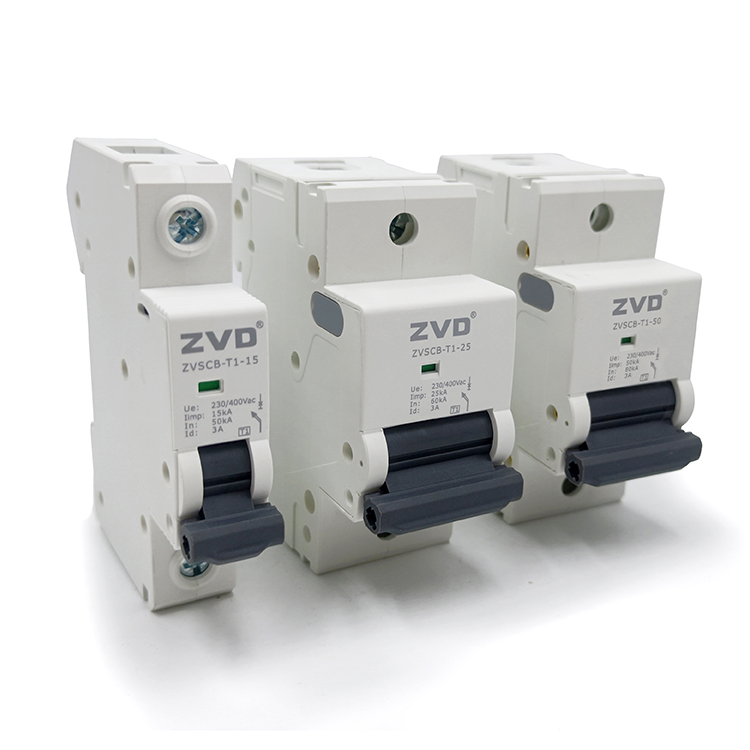

為了系統和人身安全，可以在浪涌保護器前端安裝浪涌專用后備保護器，就會杜絕這兩種情況，避免風險。

總結，以上就是關于浪涌保護器的防雷模塊被擊穿原因分析，希望對大家在選擇浪涌保護器時有所幫助。
