周界報警電子圍欄怎么配防雷器？

2022-03-29 · 閱讀348

重要場所為了安全管控，會安裝周界報警電子圍欄系統，避免出現人員闖入造成破壞或危險。

因?yàn)橄到y(tǒng)是在戶外，所以針對電子圍欄設備應設計防雷浪涌保護器進行保護。

那么，周界報警電子圍欄怎么配防雷器？

根據防雷浪涌保護器選擇經驗，中為防雷從如下內容進行介紹：

電子圍欄形式分為很多種，比如紅外對射、震動電纜、泄露電纜、脈沖電子圍欄等。

這里主要以紅外對射和脈沖電子圍欄系統的防雷器選型做下介紹：

1、紅外對射報警系統防雷

紅外對射報警系統需要針對探頭的24V直流、RS485信號線以及220V交流電源線做防雷。

涉及的防雷器主要是以下2款：

①24V直流+RS485信號二合一防雷器

該防雷器集成了直流24V和控制信號防雷器為一體，廣泛用于紅外對射報警系統前端報警器的電源線和信號線防雷。

安裝方便，接線簡單。

主要參數：

型號:ZVJ-ICS-2/24

標稱工作電壓:24V
標稱放電電流:5kA
最大通流容量:10kA
插入損耗:≤0.5dB
接口形式（電源和信號）:壓接式

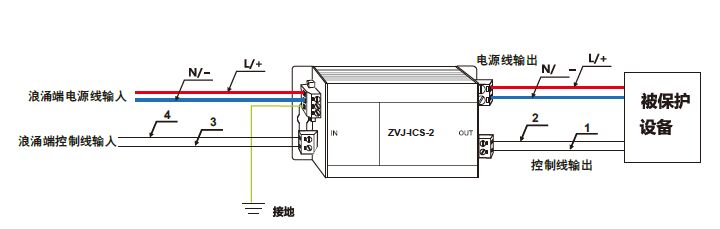

接線形式：

②220V交流電源防雷器

該產品安裝于報警機箱的220V交流供電線路上，防止浪涌沿著220V電源線侵入系統。

品牌：ZVD/中為
產地：深圳
廠家：廣東中為智能防雷技術有限公司

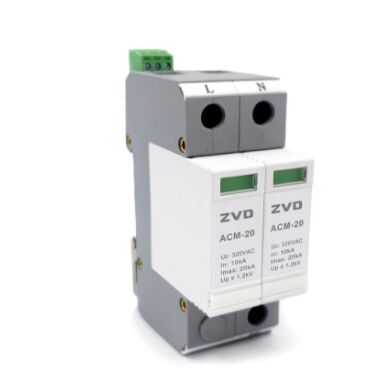

名稱：220V電源防雷器
型號：ACM-20/2P
主要參數：
最大持續工作電壓Uc:320VAC
標稱放電電流 ln(8/20μs):10kA
最大放電電流Imax(8/20μs):20kA
保護水平Up:1.2kV
組合方式:2P

2、脈沖電子圍欄報警系統防雷器選擇

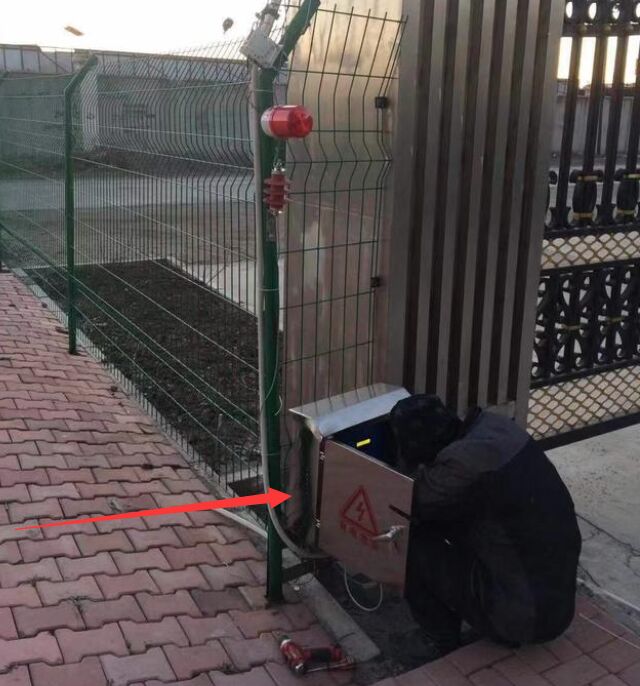

脈沖電子圍欄系統主要是針對220V電源線路和控制信號總線的防雷，防雷器均安裝在防水機箱內，如下圖所示：

主要選用以下兩款產品：

①信號總線防雷器

該產品串聯在報警信號線中，多級防雷設計，能精確限制信號線浪涌電壓。

品牌：ZVD/中為
產地：深圳
廠家：廣東中為智能防雷技術有限公司

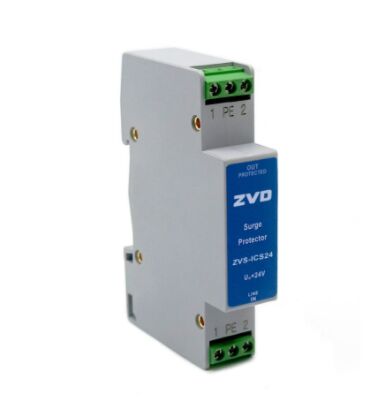

名稱：信號防雷器
型號：ZVS-ICS24
主要參數：
標稱工作電壓Un:24V
沖擊耐受能力: X-X&X-C:10kV&5kA（1.2/50μs&8/20μs）
最大放電電流:10kA
插入損耗:≤0.5dB
保護路數:1路（2線）
接口形式:壓接式端子

②電源線路防雷

安裝在防水箱220V電源進線處，作為總電源防雷，一個箱子安裝一套即可。

名稱：220V電源防雷器
型號：ACM-20/2P
主要參數：
最大持續工作電壓Uc:320VAC
標稱放電電流 ln(8/20μs):10kA
最大放電電流Imax(8/20μs):20kA
保護水平Up:1.2kV
組合方式:2P

總結：以上就是關于周界報警電子圍欄怎么配防雷器的介紹，主要是根據各個不同的組成部分設計防雷，同時要考慮防雷器的防水、安裝空間、接地等因素。
