電源防雷器有哪些分類，在選擇時應注意哪些問題？

2022-05-05 · 閱讀370

電源防雷器也叫浪涌保護器、電涌保護器、SPD，是使用量最多的防雷產品。

比如建筑物內的配電系統、戶外通信基站供電系統、安防監控設備電源線路等等，都會應用到電源防雷器。

那么，電源防雷器有哪些分類，在選擇時應注意哪些問題？

根據電源防雷器配置經驗，中為防雷從如下內容進行介紹：

1、按線路交流和直流區分

按照需保護的電源線路供電類型，電源防雷器可分為直流電源防雷器和交流電源防雷器，分別用于DC供電系統和AC供電系統。

所以在選擇的時候，首先要確定下電源線路類型是直流和交流，再確定下系統電壓，就完成了電源防雷器選型的第一步。

2、按一二三級區分

按電源防雷器的防雷能力區分，可分為一級、二級、三級。

一級電源防雷器的防浪涌能力最強，二級次之，三級防雷器的放電電流比二級更小。

在選擇的時候，主要根據安裝位置來確定，比如總配電柜裝一級的，分配電柜裝二級的，機房配電柜裝三級的。

更詳細的一二三級選型介紹可以點擊查看：http://www.kaiyuanfeather.com.cn/knowledge/0326388.html

3、按接線形式

電源防雷器按接線形式區分，一般分為并聯或串聯，串聯型電源防雷器主要用于小功率設備，因為串聯結構對電流有要求，一般最大工作電流在10A左右。

并聯型電源防雷器對電流無要求。所以基本90%以上的應用場合都采用并聯型的電源防雷器，串聯型的應用相對來說少很多。

4、按設備安裝形式

電源防雷器按設備安裝形式可分為：電源防雷箱、防雷模塊、電源防雷插座。

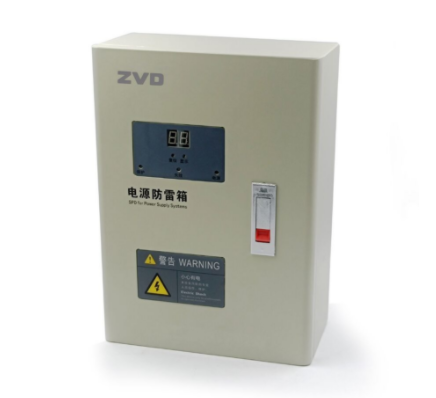

①電源防雷箱是集成防雷模塊、后備保護器、雷電計數、狀態指示等功能的集成式產品。

可獨立直接壁掛安裝在墻上，當配電箱內沒有空間安裝防雷模塊時也可以使用配電箱。

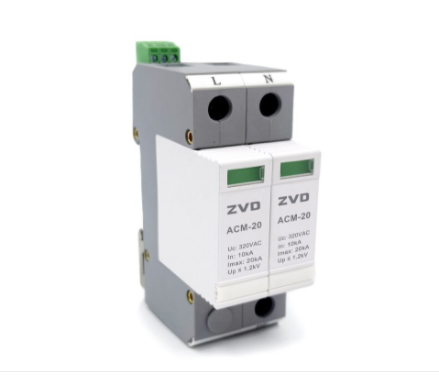

②防雷模塊就是浪涌保護器，模塊式結構，需要安裝在配電箱等箱柜內。

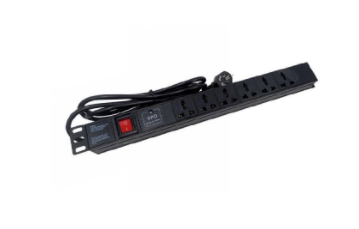

③防雷插座作為最末級電源防雷產品，采用插座式設計，和用電設備直接相連，使用跟方便。

5、按內部原理

電源防雷器按內部防雷器件的種類，可以分為開關型和限壓型。

內部為石墨間隙、放電管等器件的產品為開關型電源防雷器，主要用于一級防雷，也叫一級浪涌保護器。開關型防雷器使用壽命長、通流容量大，但是殘壓高、無劣化指示。

內部為壓敏電阻的產品為限壓型電源防雷器，主要用于二三級防雷，也有用于一級防雷的高能壓敏。壓敏型電源防雷器殘壓低、響應速度快、防雷保護效果好、可監測劣化狀態。

不管是開關型還是限壓型，在選擇時，只要是正規防雷器生產廠家的產品，符合國家標準對各級防雷器參數要求的即可。

總結：以上就是關于電源防雷器的分類，以及各種類選擇時的注意事項，希望對大家在電源防雷器選型時起到幫助。
