現場儀表浪涌保護器如何選擇型號以及安裝？

2024-05-05 · 閱讀1716

現場儀表包括各種變送器、流量計等設備，這些設備用于戶外控制現場，遭受浪涌侵害風險較高。

所以在這類項目上一般都會設計現場安裝型浪涌保護器，對工業過程控制危險場所（現場）儀表、設備進行防雷保護。

那么，現場儀表浪涌保護器如何選擇型號以及安裝？

根據浪涌保護器選型經驗，中為防雷從如下內容進行介紹：

一、現場儀表SPD浪涌保護器型號選擇技巧

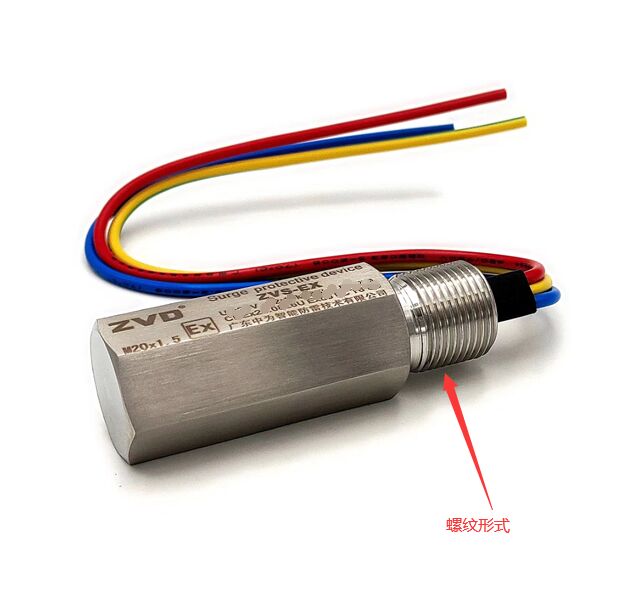

1、確認螺紋形式

目前現場儀表浪涌保護器一般為螺紋式接口，主要有M20×1.5 ，1/2"NPT ，3/4"NPT ，G1/2"，G3/4"等接口。

在選擇接口的時候我們需要確認現場儀表的螺紋類型，根據實際的進行選配，切勿選錯！

貨到現場如果螺紋不匹配無法安裝，那就會需要重新采購，會造成較大損失，這種情況是實際出現過的。

2、確認傳輸信號類型和保護線路數量

①信號類型

儀表傳輸信號類型一般有4~20mA模擬量、開關量電壓信號、Profibus-PA通訊、HART信號、RS485/232/422、頻率脈沖信號、熱電偶熱電阻等。

在選配儀表浪涌保護器的時候也需要確認一下儀表的信號傳輸類型及電壓進行匹配。目前使用最多的是24V的浪涌保護器。

如果遇到220VAC供電的儀表，需要特別注意別選錯。

常規24V產品鏈接：http://www.kaiyuanfeather.com.cn/gkspd/71.html

②保護線路數量

保護線路數量指的是我們常說的幾線制，比如二線制、三線制、四線制等，這個參數也是儀表浪涌保護器很重要的參數，一般和信號制式相關。

二線制儀表選二線的SPD，三線制的產品選三線的SPD，四線制24V電源+信號的儀表可以選用四線制浪涌保護器。

3、儀表是否有備用電氣接口

儀表如果有備用電氣接口可以采用并聯式浪涌保護器，如果只有一個接口，既需要接SPD也需要接入信號，就需要采用串聯式浪涌保護器或增加一個三通。

采用三通+并聯式SPD的方式，更節省成本。

二、現場儀表SPD浪涌保護器安裝接線注意事項

1、安裝方式

①安裝：螺紋旋入式連接。

②接線：紅色接信號“＋”;綠色接信號“－”; 黑色接地，采用1.5mm2線路即可。

③具體安裝示意圖如下圖：

2、注意事項

中為ZVS-EX系列本安兼隔爆型現場儀表浪涌保護器是過程控制系統中起安全保護作用的關鍵器件,安裝不當會造成保護失效，安裝調試前請?jiān)敿?xì)閱讀本說明，嚴格遵守下列注意事項，如有疑問，請及時與我公司聯系。

①現場儀表浪涌保護器需具備防爆合格證書。

②安裝后務必再次核對產品型號及信號極性是否正確，端子連接是否牢靠。

③安裝時應盡量靠近被保護設備（間距不超過1m）。

④浪涌保護器一定要有一個良好的接地系統，因所有防雷系統都需要通過接地系統把雷電流泄入大地，從而保證設備和人身安全。

⑤防雷器無需特別維護，但其長期處于通電狀態, 因此須專人定期檢查 ,特別在雷雨季節，雷擊后，應及時檢查，發現回路信號工作異常時，可取掉防雷器，則回路信號恢復正常，說明防雷器已擊壞或壽命已終了，此時應及時更換新的防雷器。

⑥安裝，使用和維護應同時嚴格遵守中華人民共和國危險場所電氣安全規程。

附言：哪些現場儀表比較常用到浪涌保護器

常安裝浪涌保護器的現場儀表主要是：差壓液位變送器、磁性液位計、電磁流量計、雷達液位計、渦街流量計、壓力變送器、轉子流量計等。

大家在設計選型時也可以多關注這些類型的儀表。

以上就是關于現場儀表浪涌保護器型號如何選擇以及安裝的介紹，希望對大家在儀表防雷選型設計中起到幫助。
