三相40千瓦配多大浪涌保護器？

2025-01-04 · 閱讀421

為三相40千瓦的系統選擇合適的浪涌保護器時，需要考慮系統的額定電壓、系統電流，在確定浪涌保護器的最大持續工作電壓、標稱放電電流等關鍵參數。以下是一些建議的選型步驟和考慮因素：

1、確定系統額定電壓：三相40千瓦系統的額定電壓通常為380/400V。

2、選擇浪涌保護器最大持續工作電壓（Uc）：

浪涌保護器的最大持續工作電壓Uc應不小于被保護線路的最高工作電壓，注意浪涌保護器的Uc是按相電壓來選的，

對于380/400V系統，建議選擇Uc值為275V~385V的浪涌保護器。

3、確定浪涌保護器的放電電流（In、Imax、Iimp）：

放電電流是指在標準的8/20μs波形的雷電沖擊電流下，浪涌保護器能夠承受的浪涌沖擊電流值。

根據系統的雷電風險等級和防護等級，選擇合適的放電電流。對于重要的工業設備或數據中心等敏感場所，建議選擇具有較高額定放電電流和保護能力的浪涌保護器。

按防雷標準要求，電源線如果是從室外引入的需要選一級浪涌保護器的，如果從其他室內配電柜引線來的，就配二級浪涌保護器。

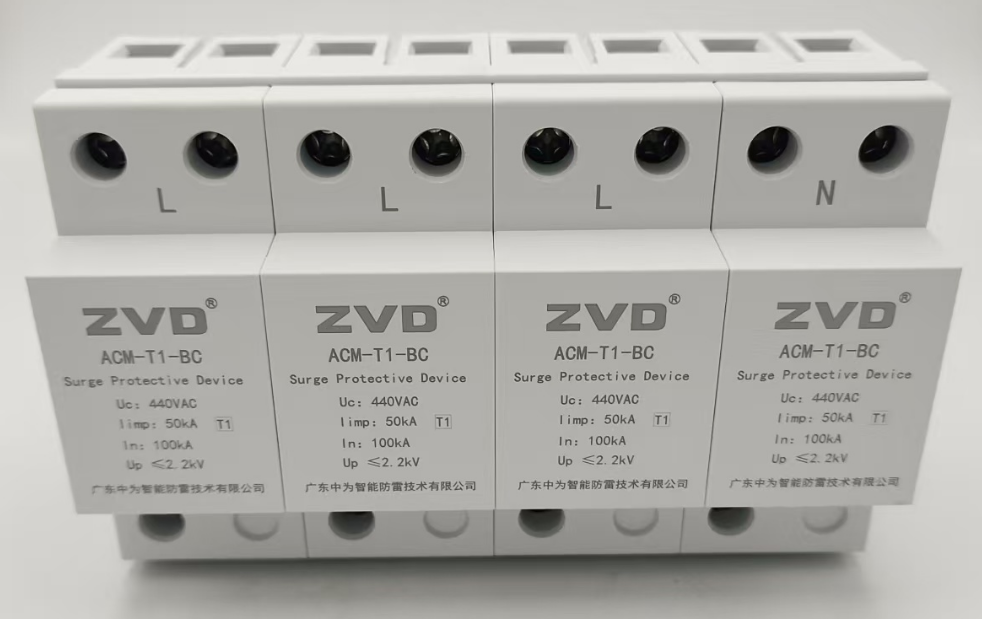

一級的可以配T1試驗Iimp25kA的，型號ACM-T1-BC 25KA 4P。二級的如果主開關在80A以上可以配ACM-80系列的，80A及以下可以配ACM-40系列。

40KW系統主開關在100A以上，所以如果用二級的可以選80kA的產品。

4、考慮其他參數：

電壓保護水平（Up）：應低于被保護設備的絕緣耐壓水平，通常一級浪涌保護器選擇Up≤2.5kV，二級浪涌保護器≤2.0kV。

接線方式：根據系統的接地形式和額定電壓，選擇合適的浪涌保護器接線方式。例如，TN-S系統推薦使用4P（3P+1）的浪涌保護器。

5、選擇合適的外形和結構：

根據安裝環境和需求，選擇模塊式、板式或其他合適外形的浪涌保護器。

6、參考相關標準和規范：

參照IEC 61643系列標準和GB/T 18802.1的技術要求，進行科學選型。

綜上所述，為三相40千瓦系統選擇合適的浪涌保護器時，應綜合考慮系統的額定電壓、最大持續工作電壓、標稱放電電流等關鍵參數，并結合實際需求進行綜合評估。建議咨詢專業的電氣工程師或浪涌保護器供應商，以獲取更準確的選型建議。
