浪涌保護器有效保護水平Up/f和設備耐壓水平Uw的介紹!
最近很多客戶咨詢,為什么有些技術文件上有Up/f和Uw這2個參數。這兩個參數在浪涌保護器技術文件里面是較少見的,
我們知道的大多都是Uc、In、Imax、Iimp、Up等參數,很少碰到Up/f和Uw。
今天中為防雷就給大家介紹下Up/f和Uw的知識。
1、浪涌保護器的有效電壓保護水平Up/f。
Up/f比電壓保護水平Up多了一個f,其含義指的是有效電壓保護水平。
何為有效呢?
有效電壓保護水平Up/f=浪涌保護器Up+線感電壓ΔU,指的是浪涌保護器本身的Up加上線感電壓ΔU。
ΔU指的是從相線引入浪涌保護器的線路和浪涌保護器接地線,這兩端引線的感應電壓降,即 L×(di/dt),戶外線路進入建筑物處可按 1 kV/m 計算,在其后的可按 ΔU=0.2 Up 計算。
Up/f的大小,很大一部分取決于安裝浪涌保護器的線路長度,所以浪涌保護器安裝規范里面有要求,連接SPD的線路越短越好,就是會了減小線感電壓,降低Up/f。
2、被保護設備的設備絕緣耐沖擊電壓額定值Uw。

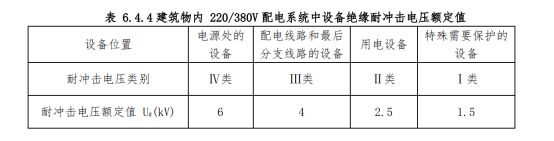

如圖所示,是建筑物內220/380V配電系統中設備絕緣耐沖擊電壓額定值,分為四類,一類設備耐壓1.5kV,二級類設備耐壓2.5kV,三類設備耐壓4kV,四類設備耐壓6kV。越是精密的電氣設備,耐壓越低。
3、浪涌保護器Up/f應小于設備Uw。
通過以上兩點我們知道了Up/f和Uw的含義,在選擇的時候Up/f應小于Uw,這樣浪涌保護器才能起到好的保護效果。
但是,Up/f需要根據現場實際接線計算才能知道,在前期浪涌保護器選型的時候是無法看到這個參數,只能看到Up,所以建議浪涌保護器Up≤0.8*Uw,留下20%的余量。
總結:以上就是關于浪涌保護器有效保護水平Up/f和設備耐壓水平Uw的介紹,這下大家都清楚了吧,還有疑問可以聯系中為公司咨詢。
