儀表電源和信道SPD防雷裝置如何選擇？
整套的PLC儀表通信系統防雷配置分為電源SPD防雷裝置和信號SPD防雷裝置，我們可以按照防雷區域，分為前端儀表防雷和后端控制室防雷兩部分設計。
安裝防雷器、浪涌保護器是為了防止感應浪涌沿著電源線或者信號線侵入設備，所以在連接現場儀表和后端控制室設備（PLC等）上的電源線、信號線路上均應安裝對應的SPD防雷裝置。
那么，儀表電源和信道SPD防雷裝置如何選擇呢，本文從下面的內容進行闡述：
1、機房控制室PLC端儀表電源和信號SPD防雷器選型
控制室設備防雷主要是針對PLC、DCS主機設備進行防雷設計，從室外引入機房或從機房引出到室外的電源線及信號通道線均加裝對應的浪涌保護器。
①電源SPD防雷裝置設計
應在PLC、DCS設備所處的機房電源輸入處，安裝一套儀表電源SPD防雷裝置，作為機房內所有的設備的第一級電源雷電防護。
選擇時，先確定輸入電壓，如果為三相380V就選擇4P結構的浪涌保護器，如為單相220V就選2P的浪涌保護器。
通流量可以選最大放電電流40kA的二級SPD防雷裝置。詳細參數可以參考：http://www.kaiyuanfeather.com.cn/erleispd/44.html。
儀表24V直流供電線路可以加裝24V直流浪涌保護器，小電流（4A以下）線路可以選DCM-10-24，大電流選DCM-40-24，詳細參數可以點擊查看：http://www.kaiyuanfeather.com.cn/dcspd/52.html
②信道SPD防雷裝置設計
從現場儀表引回來的信號通道線路，應先串接一套對應的SPD信號防雷器，在接入控制主機上，防止浪涌沿信號線侵入PLC等主機設備造成芯片損壞。
該產品為導軌式安裝，串聯在信號通道之間，選型時根據信號類型和保護路數來匹配合適的信號防雷器即可。

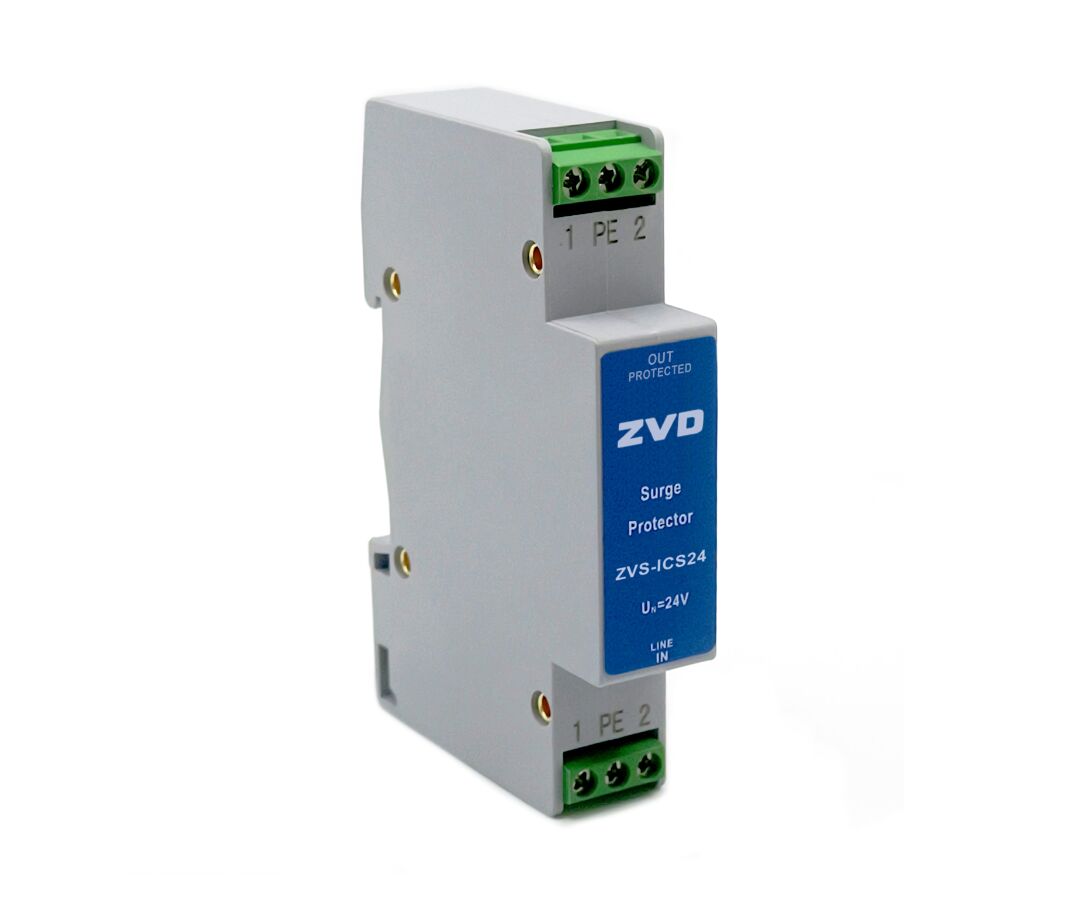

實物圖如下所示，此種信道SPD防雷裝置適用于4~20mA模擬量、RS485/422/232、CAN、DI/DO等工業控制信號系統，串聯在信號線路中，安裝方便、維護簡單。
常用型號如下：
總線信道SPD防雷裝置，推薦型號ZVS-ICS12
以太網SPD防雷裝置，推薦型號ZVS-RJ45
4~20mA模擬量儀表信道SPD防雷裝置，推薦型號ZVS-ICS24
2、現場儀表浪涌保護裝置的選擇
現場儀表諸如變送器、液位計、流量計、電磁閥等設備，一般安裝在現場防爆環境，需要使用現場儀表防爆型SPD防雷裝置，根據儀表電氣接口螺紋進行選擇，

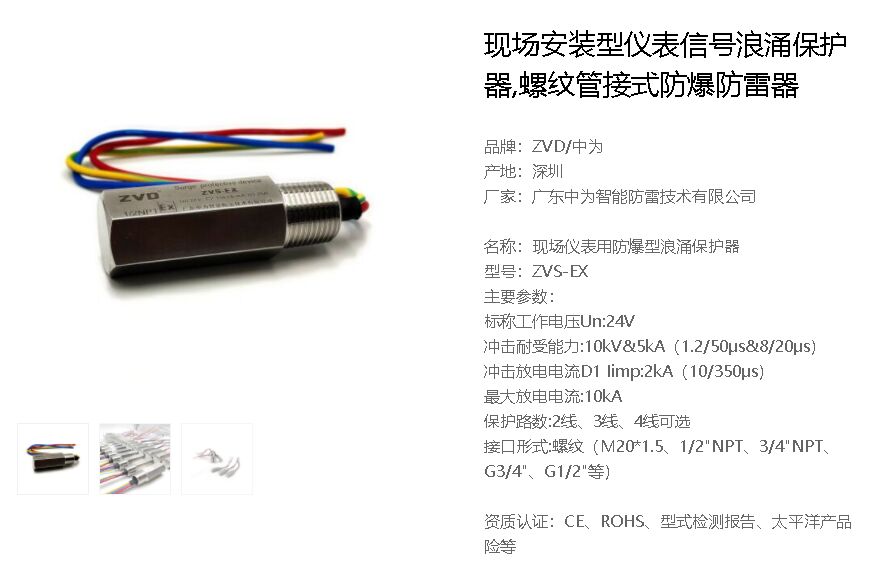

常用的有M20*1.5、1/2npt等等，實物圖如下所示：
該產品一般為24V模擬量、HART信號等使用，還可訂制成220V電源防雷器，用于無信號傳輸的現場儀表電源線路的防雷。
以上內容就是關于儀表電源和信道SPD防雷裝置如何選擇的介紹，希望讓大家對工控儀表系統的防雷設計有了更清晰的了解。
