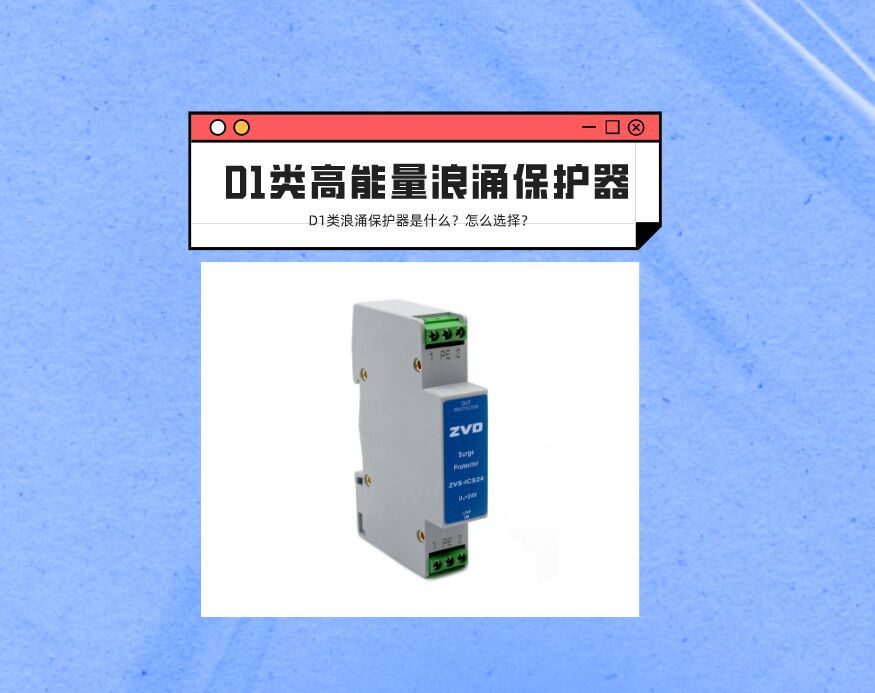

D1類高能量浪涌保護器是什么？應該如何選擇？

2022-02-14 · 閱讀1756

防雷保護除了要對電源線路進行保護，信號線路也會要求加裝浪涌保護器，近年來設計院對信號線的防雷設計也逐年嚴格。

比如目前消防系統、工控系統等項目就經常要求加裝d1類高能量試驗類型的SPD浪涌保護器。

那么，D1類高能量浪涌保護器是什么意思？應該如何選擇呢?

中為防雷從以下內容給大家介紹一下：

1、D1類高能量浪涌保護器是什么

D1類高能量浪涌保護器可以通俗的成為“一級信號浪涌保護器”，它和一級電源浪涌保護器類似。

大家都知道一級電源浪涌保護器是T1類測，測試波形是10/350us，當這個測試波形用在信號防雷器上面就叫D1類測試。

常規的信號防雷器測試波形一般是B2、C2等，D1類測試指的是10/350us波形測試。

而10/350us波形測試針對信號防雷器來說能量算很高了，所以叫做高能量。

所以D1類高能量浪涌保護器指的是通過了10/350us波形沖擊測試的信號浪涌保護器。

2、D1類浪涌保護器參數應該怎么選？

D1類高能量浪涌保護器的沖擊電流一般有1kA、1.5kA、2kA這幾個級別。

根據標準GB50057-2010 建筑物防雷設計規范對D1類高能量浪涌保護器的要求：

當電子系統的室外線路采用金屬線時，在其引入的終端箱處應安裝D1 類高能量試驗類型的電涌保護器，其短路電流當無屏蔽層時，宜按式(4.2.4-6)計算，當有屏蔽層時宜按式(4.2.4-7)計算；當無法確定時應:

第一類防雷建筑物應選用2kA。

第二類防雷建筑物應選用1.5kA。

第三類防雷建筑物應選用1kA。

3、D1類SPD浪涌保護器應用分類

①消防信號類

一般有消防電話線防雷器、消防總線浪涌保護器、消防廣播信號浪涌保護器、消防多線控制浪涌保護器等會要求采用D1類試驗的浪涌保護器。

②工控信號類

工控行業因為行業要求高，對信號線路的安全性和信號傳輸的連貫性都比較嚴格，所以D1類高能浪涌保護器SPD浪涌保護器在工控行業應用也較為廣泛，比如D1類模擬量信號防雷器、D1類現場儀表防爆式SPD等等。

③網絡信號類

比如戶外監控攝像機等網絡信號傳輸線路，因為在戶外應用較多，也應該采用D1類網絡信號防雷器。

以上就是關于D1類高能量浪涌保護器的介紹了，大家可以根據實際情況看是否需要選擇D1類測試信號浪涌保護器。
